简要描述： 接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。
产品型号：
IN-JC1
访问量：
1
| 一、概述（Summary） |
接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。
JC1标准型接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、表面能等性能，设备性价比高、功能全面、可满足各种常规测量需求，目前已经广泛使用在众多高校院所及企业。
| 二、应用（Application） |
接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。
（部分测试功能需要选购专门附件完成）
1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；
2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；
3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；
4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；
5. 附着滴法测试材料浸没在液体中的接触角测试；
6. 悬滴法测量各种液体表界面张力及其极性、色散分量；
7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；
8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。
| 三、设备原理（Principle） |

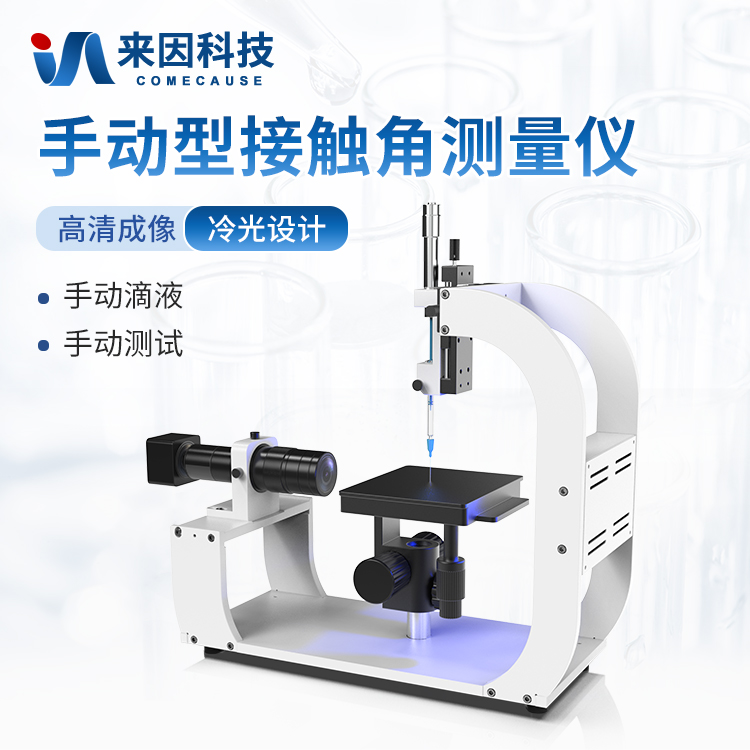

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。

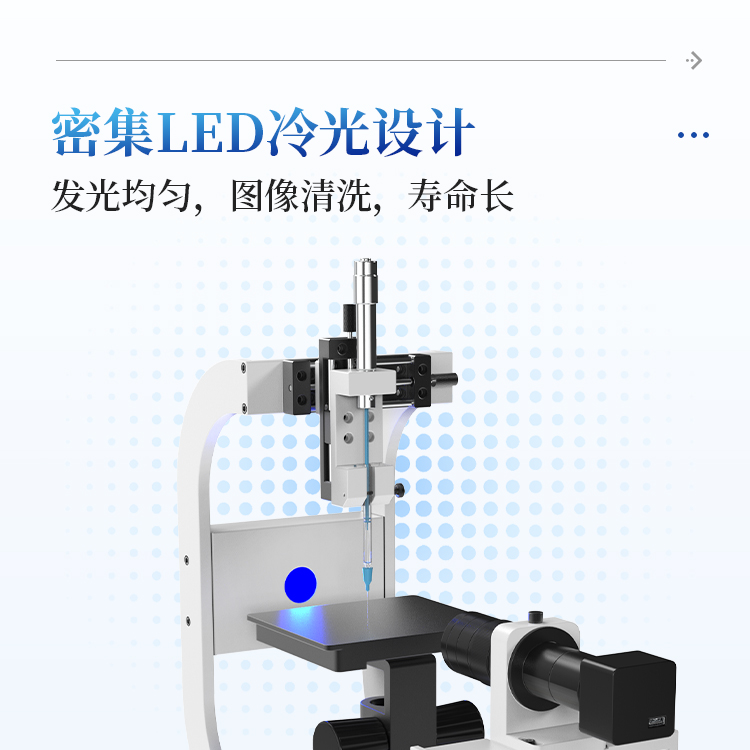

光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长；
注射单元采用微量手动旋钮式进液，滴液稳定，精度高；

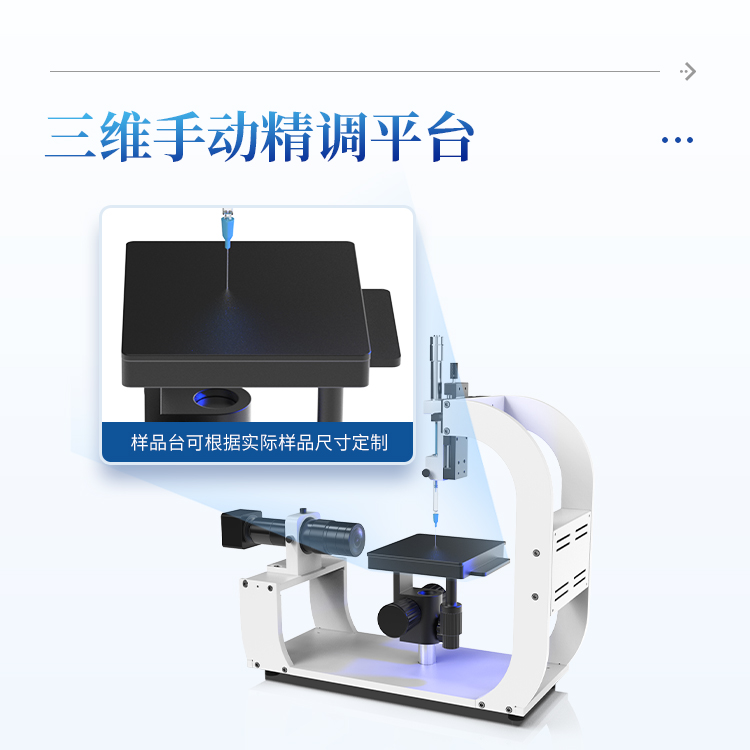

样品台采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制；

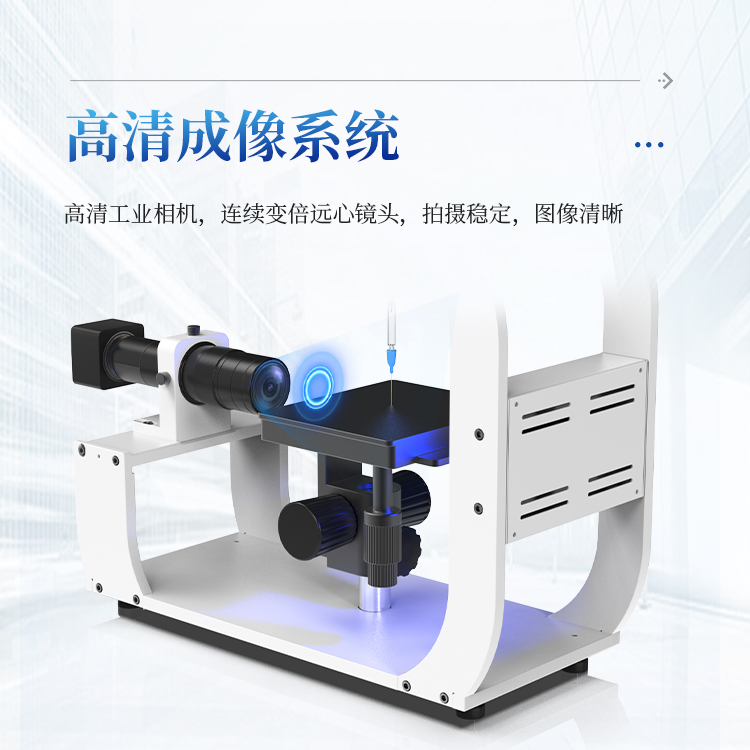

采集系统采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级进口配置，0.6-5倍放大可调，成像无畸形变形；
分析软件功能强大，具备一键式全自动拟合能力，具备拟合方法，满足各种液滴形态的精确拟合；
| 四、技术规格（Specifications） |
|
接触角主机 | |
|
外形尺寸 |
550mm（长）*196mm（宽）*485mm（高） |
|
重量 |
11KG |
|
电源 |
220V / 60HZ |
|
光源系统 | |
|
光源 |
密集LED可调节蓝色基调工业级冷光源 |
|
寿命 |
使用寿命达贰万伍仟小时以上 |
|
注射单元 | |
|
注射器 |
专用精密注射器、容量500μL |
|
滴液 |
手动旋转式进液，滴液精度可达0.1μL |
|
注射单元移动 |
上下100mm; 左右100mm |
|
采集系统 | |
|
CCD |
USB3.0高速工业级芯片、200帧/S、600W像素 |
|
镜头 |
0.6-5倍高清工业级连续变倍式显微镜 |
|
采集系统调节 |
前后60mm、视角角度可调（平视、360°旋转等多视角观察） |
|
样品台装置 | |
|
工作台面尺寸 |
130mm*150mm |
|
最大样品尺寸 |
6寸 |
|
承重 |
5KG |
|
样品台移动 |
前后移动 手动，行程35mm，精度0.1mm左右移动 手动，行程60mm，精度0.1mm上下移动 手动，行程80mm，精度0.1mm |
|
分析软件 | |
|
接触角测量范围 |
0-180° |
|
接触角测量精度 |
±0.1° |
|
分析方法 |
国内最先进的接触角测量分析软件自动拟合法（一键自动拟合， 不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜 椭圆拟合法（Ellipse/Oblique ellipse）、Young-laplace拟合、微分椭圆法/微分圆法（Differential circle / Differential ellipse）； |
|
表面自由能 |
Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数 |
|
动态接触角拟合 |
批量截图拟合、视频连续自动拟合、自动在线实时拟合 |
|
表/界面张力测试 |
悬滴法（可实时全自动动态表面张力测试） |
|
测试液滴状态 |
悬滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3态）、掳泡法、座滴法、座针法 |
| 五、符合国家的相关标准（Accord with national standard） |
1.GB/T 24368-2009(玻璃表面疏水污染物检测)；
2.SY/T5153-2007（油藏岩石润湿性测定方法）；
3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；
4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；
5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；
| 六、产品特点（Product features） |
1. 主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，采纳接触角设备的设计精华与配置，保证仪器具有极强的稳定性；
2. 采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；
3. 采用高性能日本原装进口工业机芯，工业级连续变倍显微镜，确保图像的真实性，获取最佳的成像效果；
4. 采用USB2.0标准接口，数据传输速度快，兼容性高，成像稳定性强；
5. 国内提供德国进口的接触角测量校准样，确保仪器的精准性，角度校准标准片3°5°8° ；60°90°120°；115°（选配）；
6. 采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量；
7. 拥有接触角分析方法，满足所有种类液滴成像的精确拟合，其中包括微分椭圆与微分圆特殊液体成像拟合方法；
8. 采用计算方法，软件已实现全自动拟合避免人为操作造成的误差；
9. 具备双边接触角测量快速拟合功能，更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况；
10. 动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合；
11. 软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告；
12. 具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求。
