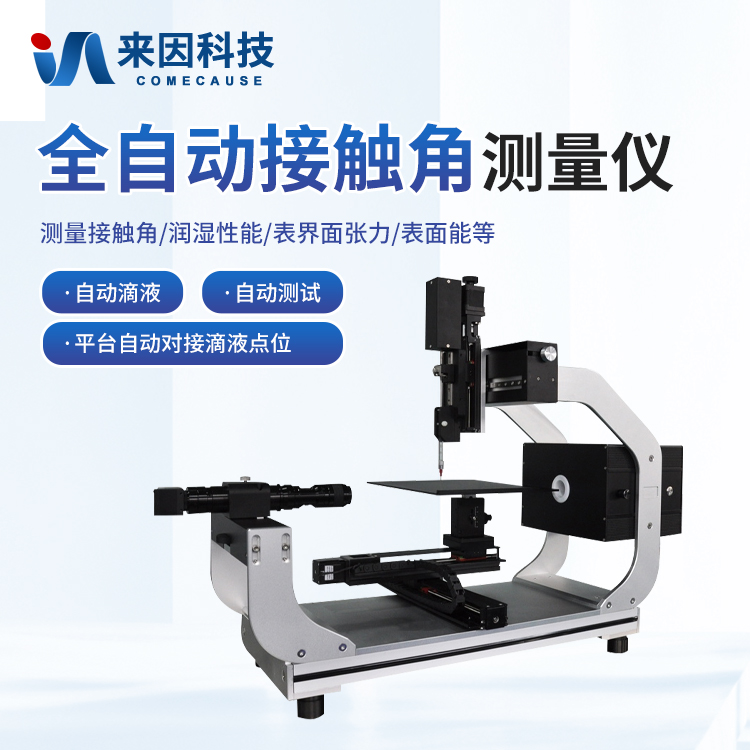

简要描述： 水滴角测试仪是采用光学成像的原理，通过图像轮廓分析方式测量 样品表面接触角、润湿性能、表界面张力、表面能、滚动（滑落角）、前进后退角及滞后性 等性能 ，设备采用全自动进液装置及自动整体倾斜装置 ，功能全面、性价比高、可满足各种 常规测量需求 ， 目前已经广泛使用在众多高校院所及企业。
产品型号：
IN-JC4
访问量：
1
| 一、概述（Summary） |
接触角（ Contact angle）是指在气、液、 固三相交点处所作的气-液界面的切线 ，此切 线在液体一方的与固-液交界线之间的夹角θ , 接触角测量是现今表面性能检测的主要方法。
接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量 样品表面接触角、润湿性能、表界面张力、表面能、滚动（滑落角）、前进后退角及滞后性 等性能 ，设备采用全自动进液装置及自动整体倾斜装置 ，功能全面、性价比高、可满足各种 常规测量需求 ， 目前已经广泛使用在众多高校院所及企业。
| 二、应用（Application） |
接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、 化学化工、半导体制造、涂料油墨、 电子电路、纺织纤维、 医疗生物等领域 ，接触角测量已 经成为了一项评估表面性能的重要仪器。
（部分测试功能需要选购专门附件完成）
1. 液体在固体表面的铺展、渗透、 吸收等润湿行为 ，座滴法测量静态接触角；
2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；
3. 吸收材料的连续实时研究及过程记录 ，接触角随时间变化曲线分析；
4. 各种特殊材料的接触角测量 ，如粉末、弯曲曲面、超疏水/超亲水样品；
5. 附着滴法测试材料浸没在液体中的接触角测试；
6. 悬滴法测量各种液体表界面张力及其极性、色散分量；
7.计算固体表面自由能（ Surface free energy） ，及其极性色散分量分析；
8.分析液体在固体表面的粘附功（Adhersion） ，评估固体表面均匀性、清洁度等。
| 三、设备原理（Principle） |
如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、整体倾斜平台、分 析软件六大部分组成 ，设备采用光学成像的原理。

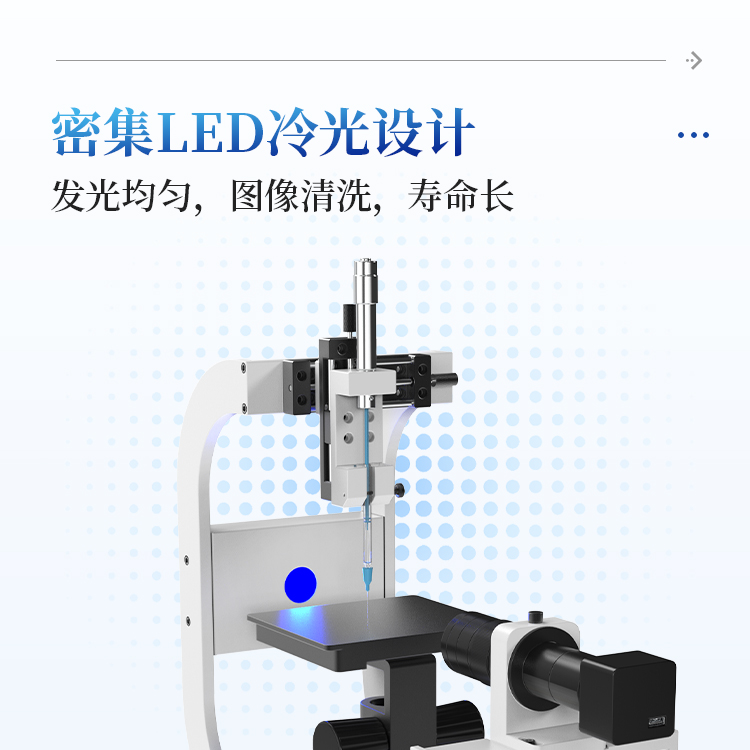

光源采用密集 LED 冷光设计 ，发光均匀 ，图像清洗 ，寿命长；
注射单元采用高精度注射泵进液 ， 由软件定量定速控制 ，滴液稳定 ，精度极高；

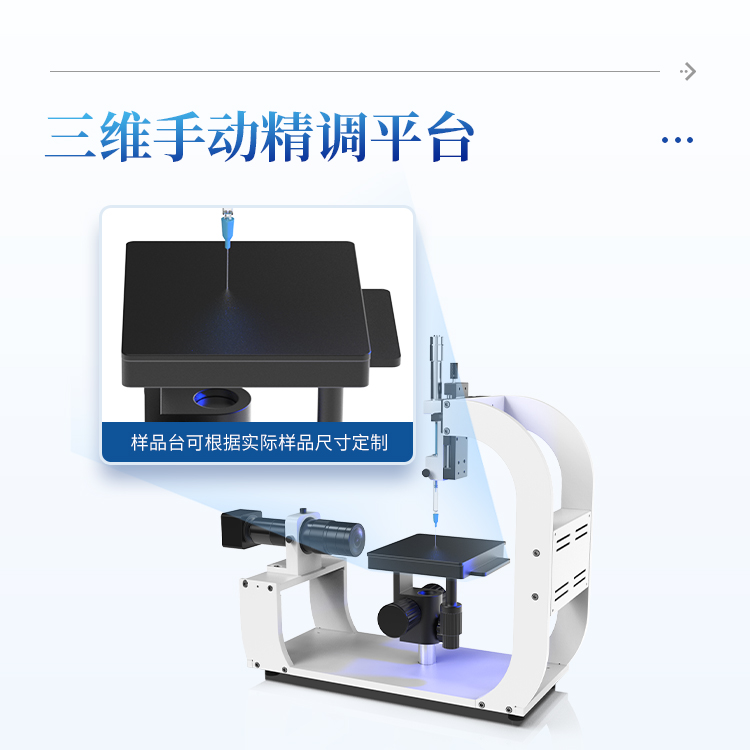

样品台采用三维手动精调平台 ，操作灵活 ，定位准确，样品台可根据实际样品尺寸定制；

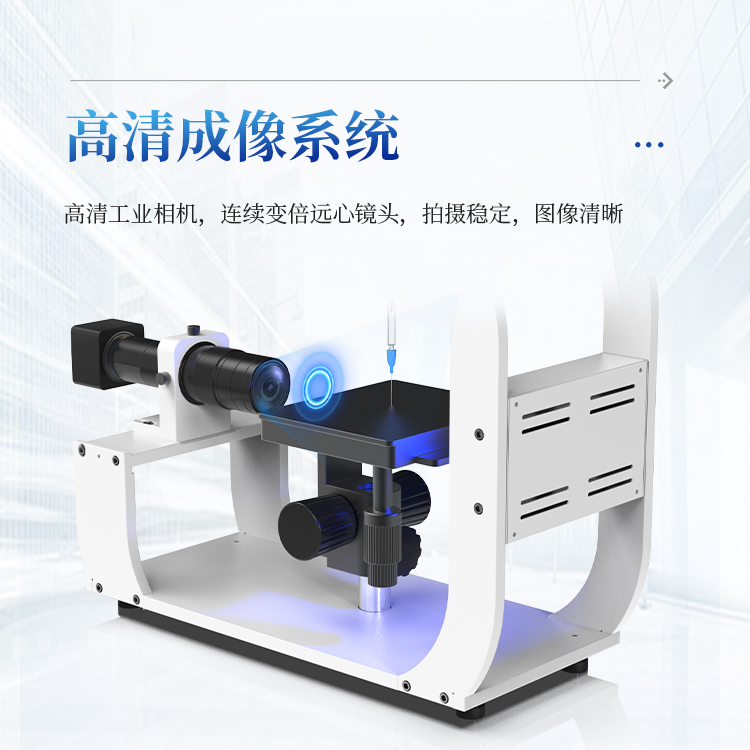

采集系统采用黑白进口 CCD 相机，拍摄稳定 ，图像清晰，真实可靠，镜头采用德国工业 级进口配置 ，0.7-4.5 倍放大可调 ，成像无畸形失真；
整体倾斜平台采用软件高精度控制倾斜 ，精度高达 0.01 °
分析软件功能强大 ，具备一键式全自动拟合能力 ，具备拟合方法 ，满足各 种液滴形态的精确拟合;
| 四、技术规格（Specifications） |
|
接触角主机 | |
|
外形尺寸 |
750mm（长）*408mm(宽)* 695mm(高) |
|
重量 |
30.5KG |
|
电源 |
220V / 60HZ |
|
光源系统 | |
|
光源 |
密集 LED 可调节蓝色基调工业级冷光源 |
|
寿命 |
使用寿命达贰万伍仟小时以上 |
|
注射单元 | |
|
注射器 |
专用配套高精密石英注射器、容量 500μL |
|
滴液 |
软件控制自动进液 ，精度高达 0.01μL |
|
注射单元移动 |
上下 50mm; 左右 50mm |
|
采集系统 | |
|
CCD |
SONY 原装进口高速工业级芯片、25 帧/S、 130W 像素 |
|
镜头 |
0.7-4.5 倍高清工业级连续变倍式显微镜 |
|
采集系统调节 |
前后 100mm（3mm 微调）、视角角度可调（平视、俯视、360 ° 旋转等多视角观察） |
| 五、符合相关标准（Accord with national standard） |
1.GB/T 24368-2009(玻璃表面疏水污染物检测)；
2.SY/T5153-2007（油藏岩石润湿性测定方法）；
3.ASTM D 724-99（2003） （纸的表面可湿性的试验方法）；
4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；
5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；
| 六、产品特点（Product features） |
1. 主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制， 采纳接触角设备的设计精华与配置 ，保证仪器具有极强的稳定性；
2. 采用工业级密集可调 LED 冷光源系统（寿命25000H 以上） ，保证成像更清晰 ， 同 时避免额外热度所导致的小液滴挥发；
3. 采用高性能日本原装进口工业机芯 ，工业 级远心变焦变倍镜头，基本可达到图像无失 真情况 ，确保最佳的成像效果；
4. 采用 USB2.0 标准接口 ，数据传输速度快 ，兼容性高 ，成像稳定性强；
5. 国内提供德国进口的接触角测量校准样，确保仪器的精准性，角度校准标准片 3 ° 5 °8 ° ；60 °90 ° 120 ° ；115 °（选配）；
6. 采集系统设计灵活 ，适用于绝大部分测量环境 ，简单应付多种复杂的样品表面测量；
7. 拥有接触角分析方法，满足所有种类液滴成像的精确拟合 ，其中包括独有的微分椭圆与微分圆特殊液体成像拟合方法；
8. 采用计算方法 ，软件已实现全自动拟合避免人为操作造成的误差；
9. 具备双边接触角测量快速拟合功能 ，更全面量分析 液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况；
10. 动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批 量拟合；
11. 软件自动生成报告，其中涵盖 Word 形式、Excel 形式、谱图形式等多种数据报告；
12. 具备多种可选配功能件 ，我司研发团队雄厚可满足客户提出来的各种定制测量要求；
13. 具备前进后退角测量功能 ，便于高效的测量样品表面稳定性能；
14. 具备滚动角测量功能 ，可智能分辨材料表面滑落点以及此类方式前进后退角测量。
